　　多点动态位移检测系统——一款清晰呈现的精密位移检测系统2026+派+送【推荐型号WX-WY1。山东万象环境科技有限公司，厂家推荐，靠谱厂家】本方案配套专属云平台系统，具备多协议转发与3D可视化展示功能，实现监测数据智能化汇总、展示与研判，提升监测管理效率。云平台具备完的善的数据转发能力，全面支持TCP、HTTP主流传输协议，可稳定接收、转发前端监测设备上传的各类位移、沉降数据，保障多站点、多设备数据同步汇总，实现监测区域数据统一管理。平台核心优势为搭载3D数据查看功能，可立体直观展示各监测点位的实时状态，清晰呈现地面沉降位移方向、形变变化量等核心数据，相较于传统平面数据报表，可视化效果更强，便于管理人员快速直观掌握区域地质形变动态。通过3D可视化模型，可精准定位异常沉降点位，清晰判别形变趋势，为地质风险预警、工程安全研判、灾害防控提供直观的数据支撑。整套云平台适配前端设备多元化传输需求，配合设备离线独立监测功能，构建“前端自主监测+后端智能汇总"的完整监测体系，全面满足常态化、精细化地面沉降监测与安全管控需求。

　　一、产品简介

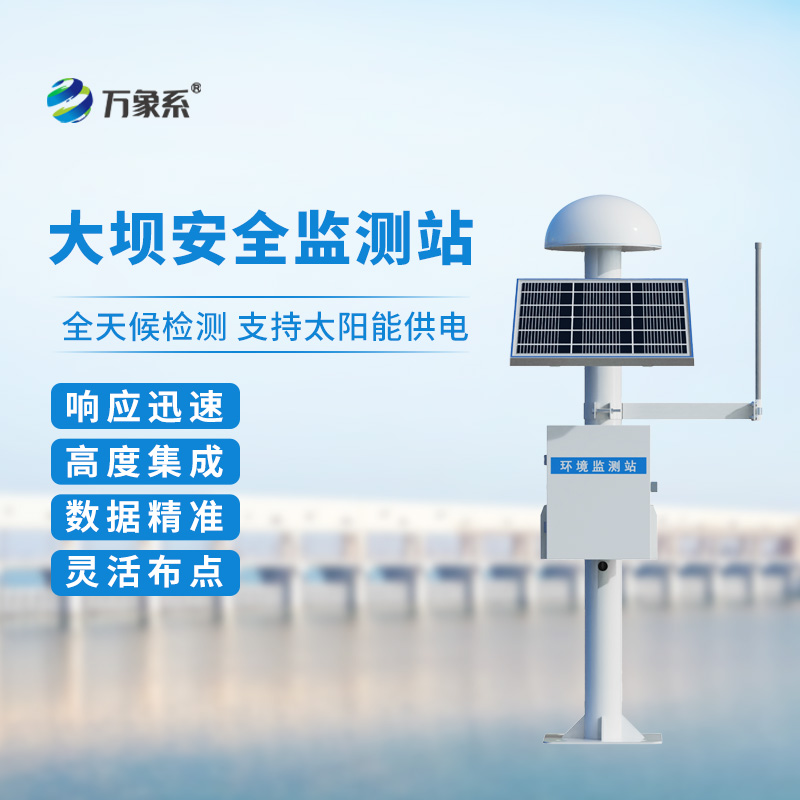

　　GNSS位移站是采用差分RTK技术实现的毫米级位移监测产品，可广泛应用于大坝安全监测、桥梁健康检测、滑坡预警等工程领域。该产品具备高精度、高稳定性及实时数据传输能力，能够在各种复杂环境下准确监测目标物的微小位移变化。GNSS位移站操作简单，安装便捷，可远程监控和数据分析，为工程安全提供有力保障。此外，其强的大的数据处理能力和兼容性，使得该产品能够轻松融入各类监测系统，实现数据的共享与融合，为工程安全监测提供全面、高效的解决方案。

　　二、产品参数

　　传感器参数：

　　1.传感器供电：DC10V-15V

　　2.传感器功耗：0.25W

　　3.静态精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）

　　4.☆天线：扼流圈天线、磁性吸波材料，有效降低多径效应

　　5.☆通信协议：Modbus-RTU，支持设备端离线解算位移量、位移的垂直与水平方向

　　6.支持RTCM3差分数据

　　7.尺寸：直径360mm高度163mm

　　8.工作环境：-40°C~+85°C，0%RH~95%RH（无凝露）

　　监测站参数：

　　9.测站供电：30W太阳能板，20AH电池

　　10.测站功耗：传感器+LORA：0.6W传感器+LORA+数据上传：0.96W

　　11.☆支持独立工作模式下（不依赖云平台）位移报警、位移量输出、位移角度输出

　　12.支持4G、无线网桥、wifi、以太网等数据通讯传输

　　13.☆支持测站TCP、HTTP、UDP直传客户平台

　　采集器参数：

　　14.☆支持现场RS485输出ASCII数据格式

　　15.☆支持现场添加RS485Modbus-RTU环境传感器

　　16.支持内置式4GFPC天线

　　云平台参数：

　　17.☆支持平台转发支持TCP，HTTP

　　18.☆云平台支持3D数据查看，直观查看观测点的位移方向与变化量

　　三、产品安装

　　安装要求：

　　1.无论基准站还是测量站周围都不能有高大建筑物，如果无法避免也应远离至少20米以上。

　　2.基准站与测量站之间的间距（基线距离）推荐小于500米，最大不超过2KM，并且尽量选择同海拔安装，距离过大会导致精度下降。

　　3.基准站与测量站之间尽量可视，如无法完的全可视也要避免存在高墙、建筑物等遮挡。

　　4.优先保证卫星天线在20米内是最高点。

　　5.安装底座应牢固，避免因风导致的精度下降。

　　6.具体安装事宜也可以联系公司售后视频指导。

　　注意事项：GNSS位移监测是利用北斗、GPS等定位卫星实现的高精度位移监测技术，其监测精度强烈依赖于基准站和监测站的相对关系及电磁环境，过长的基线距离会严重影响监测精度甚至数据无效（如：对于超过2KM甚至10KM的基线距离，由于电磁环境和地形的影响可能的位移精度会降低至10厘米级别，这对位移监测来说是无效的），因此，为保证测量精度，推荐的基线距离为500米以内。
